OMD 2.5"
Notice de montage
Fichier TPU: Pièces (Dessins pièces TPU / PLA / Carbone)

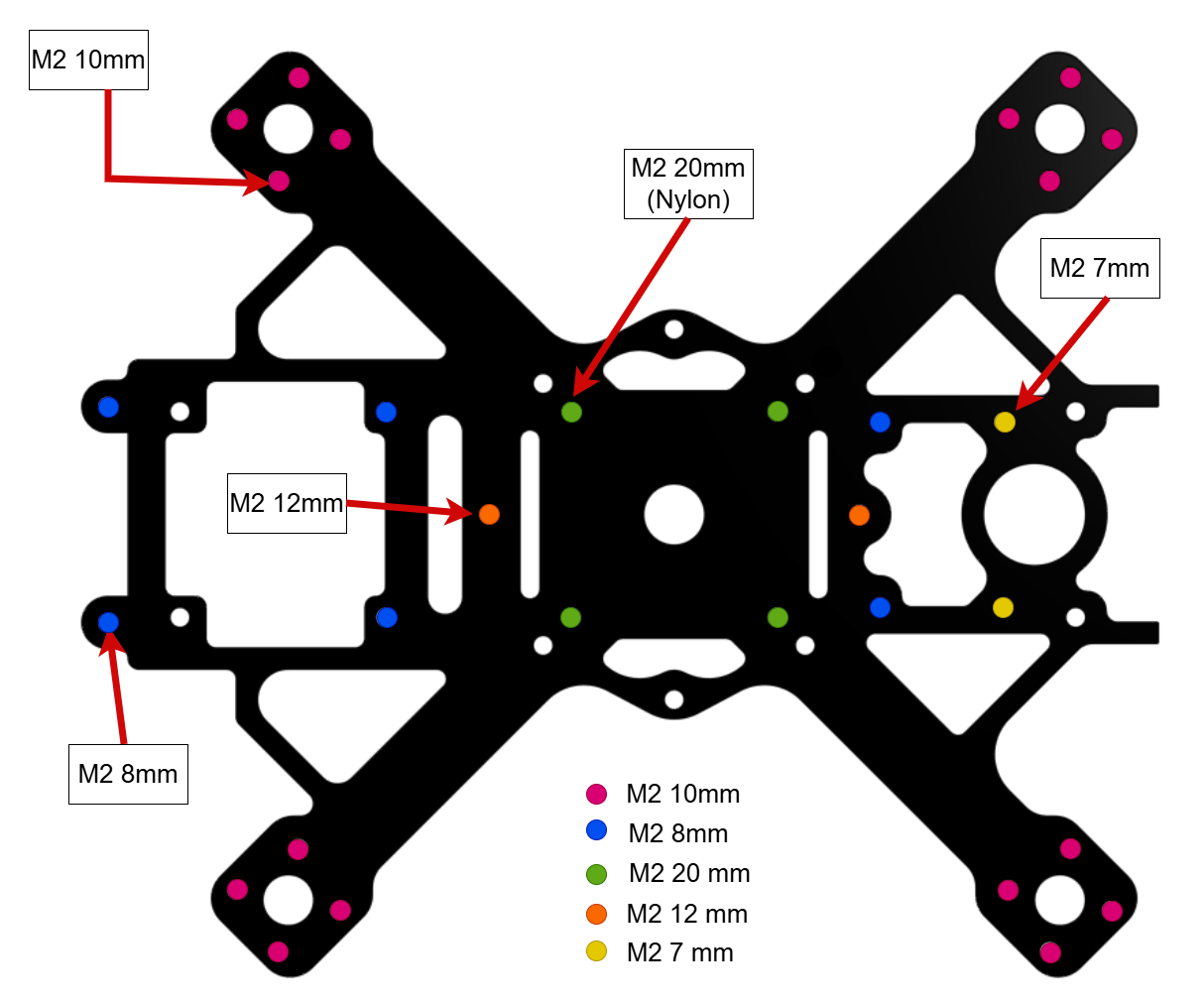

Voici le schéma du drone avec la tailles des différentes vis.
Suivez les indications sur le kit d’assemblage du chassis cinewhoop 2.5". On commence par visser les écrous en nylon sur les vis dans la partie centrale du drone comme sur l’image ci-dessous.
On assemble les deux supports de la manière suivante avec les vis suivantes :
 |
 |
On fera attention à ne pas trop serrer les écrous pour ne pas endommager les supports qui sont en plastique souple.
On fait deux encoches. —attention aux COURTS CIRCUITS— Ensuite on vient installer le support de batterie avec deux vis en pensant bien à intercaller le strap pour les batteries entre la plaque en carbone et le support des batteries.
NB: Si jonction (barre métallique) il y a, on prendra garde au sens d’installation du support pour les batteries comme ci dessous:
Si ce n’est déjà fait on connecte tous les composants en suivant ce schéma de câblage (voir section précédente pour plus de détails):
Ensuite on installera les coussinets sur le FC et l’ESC ainsi que les composants électroniques dans le châssis .
On positionnera et brasera les moteurs sur l’ESC comme sur l’image ci-dessous.
Il faut ensuite fixer les moteurs sur le châssis avec les entretoises et les protections d’hélices en suivant les instructions fournies avec le kit du drone. Le résultat est donné
 |
 |
 |
On rajoutera les hélices au drone pour obtenir le résultat suivant :
Voici le résultat final sans les batteries 18650 (attention à la polarité en les branchants)
 |
 |
 |
